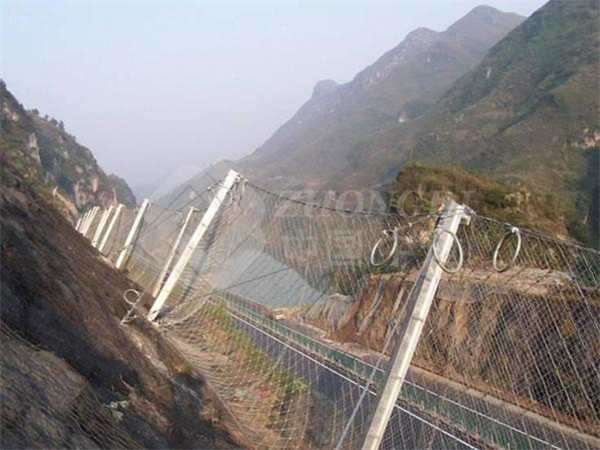

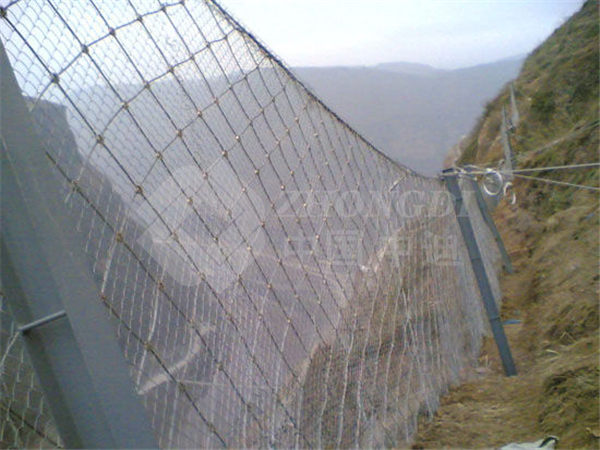

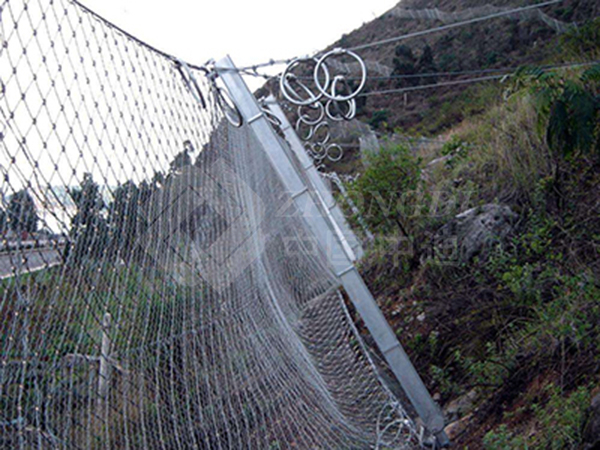

被动防护网是由钢丝绳网、环形网、固定系统、减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。

被动防护网由钢丝绳网或环形网(需拦截小块落石时附加一层铁丝格栅)，固定系统(锚杆、拦锚绳、基座和支撑绳)、减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。

被动防护网的柔性和拦截强度足以吸收和分散传递500KJ以内的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高SNS被动防护网与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少。

材质:钢丝绳网、支撑绳和减压环构造:由钢丝绳网或环形网(需拦截小块落石时附加一层铁丝格栅)、固定系统(锚杆、拦锚绳、基座和支撑绳)、减压环和钢柱四个主要部分构成。

产品质量标准需符合"中华人民共和国铁道行来标准:TB/T3089-2004"和"中华人民共和国交通行业标准:JT/T528-2004"。

系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高.与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少.

系统的柔性防护和拦截强度足以吸收和分散传递石的冲击动能，减压环的设计和采用使系统的冲力得到进一步提高。

被动防护结构配置

钢柱、支撑绳、拉锚绳、缝合绳、减压环

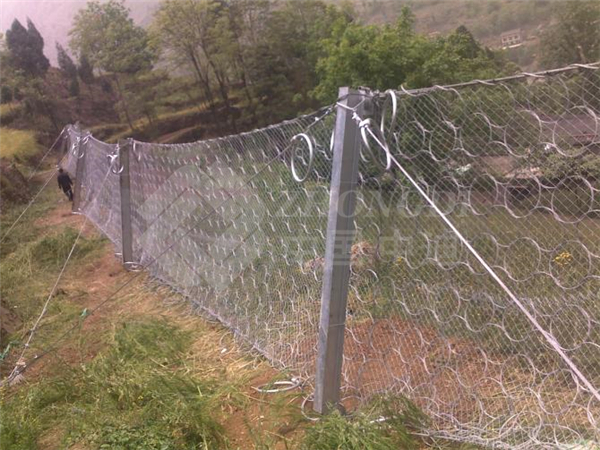

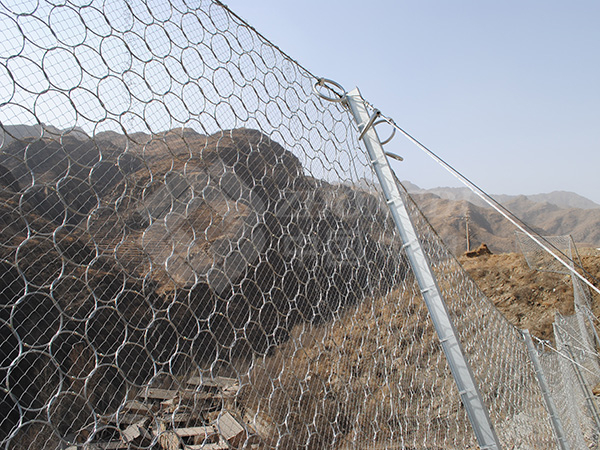

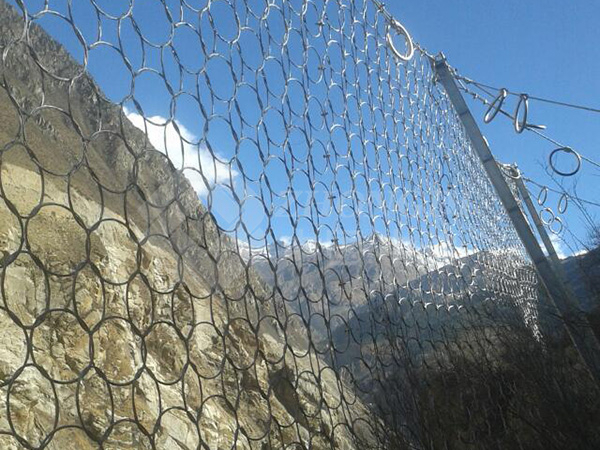

环形网系统

产品特性:用数股钢丝盘结成环形相互套接而形成的网。适用于建筑设施旁有缓冲地带的高山峻岭，把岩崩、飞石、雪崩、泥石流拦截在建筑设施之外，避开灾害对建筑设施的毁坏。其作用是拦截落石防护能量一般为150kj--2000kj

环形网系统是被动防护系统的一个特殊的分支，它具有比普通被动防护系统强度更高的特点。同样适用于建筑设施旁有缓冲地带的高山峻岭，把岩崩、飞石、雪崩、泥石流拦截在建筑设施之外，避开灾害对建筑设施的毁坏。

其采用热镀锌工艺，在落石冲击过程中能发生自身几何形态改变、具有更为突出柔性特征的环形防护网来取代钢丝绳网，以此为基础的拦石网能够实现3000kJ以上的落石阻拦，并能进一步简化结构形式（如支撑绳和减压环的配置）、方便局部受损后的维护修复，环形防护网已经成为一种替代钢丝绳网系统的新型拦石网（RXI型），实现了SNS被动防护系统的更新换代和升级.

环形防护网特点

1、冲击时环孔能够发生几何形态变形
2、展现更为优越的柔性特性
3、更为强大的能量吸收能力
4、实现动能高达3000KJ以上的落石拦截
5、更大的弹性工作范围
6、更小的维护需求
7、独立环孔间的相互套接

8、局部破坏后的更换修复更易更省

（符合铁道行业标准：TB/T 3089—2004及"中华人民共和国交通行业标准:JT/T528-2004）

注1: 除上述构成外，均含钢柱（系统高度为3/4/5/6/7m时，分别为16/18/20/20b/22b号工字钢加工而成）和拉锚锚杆（侧拉锚杆一般为2φ16×2.5或2φ16×3钢丝绳锚杆，其余为2φ16×2钢丝绳锚杆）；

注2: 是否带钢丝格栅根据需拦截落石尺寸设计确定；

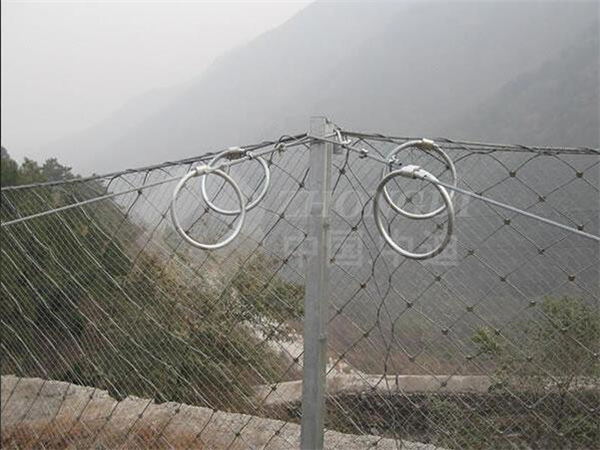

注3: 要求带减压环的，φ12~φ14钢丝绳带GS-8000减压环，φ16~φ18钢丝绳带GS-8001减压环，φ20~φ22钢丝绳带GS-8002减压环，其能量吸收能力分别不应小于30/50/130kJ，启动荷载应介于与其相连的钢丝绳最小破断拉力的20%~50%，若改变减压环性能参数，则应改变其配置数量。

注4: 减压环在变形并吸收能量的过程中，其残余环段应维持似圆形状，该环段的管体不应发生扁曲、扭曲、折皱或破裂现象。
